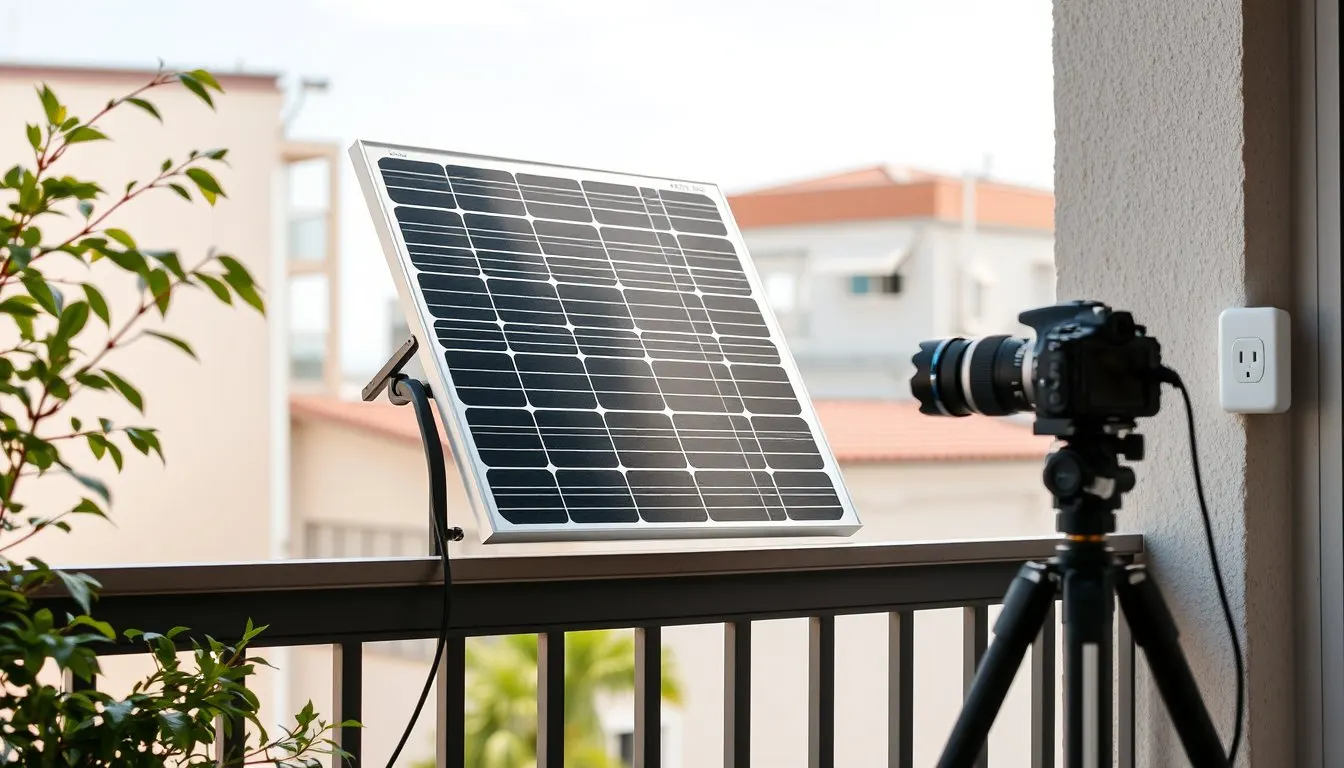

Fotodokumentation: Balkonkraftwerk Installation in 5 Schritten

Kurzantwort: Mit den richtigen Vorbereitungen, dem passenden Werkzeug und einer klaren Fünf-Schritte-Checkliste können Sie ein 600 W-Balkonkraftwerk eigenständig montieren, in Betrieb nehmen und sicher betreiben. Die folgende Fotodokumentation zeigt, welche Bilder Sie zu jedem Schritt aufnehmen sollten, liefert ein Rechenbeispiel für die erwartete Jahresproduktion und bietet eine kompakte Fehlersuche-Tabelle.

1. Vorbereitung – Planung, Genehmigung und Auswahl

1. Leistungslimit prüfen – In Deutschland dürfen freistehende Mini-PV-Anlagen ohne Netzanschluss bis 600 W p (Peak) betrieben werden. Überschreiten Sie diesen Wert, benötigen Sie eine Anmeldung beim Netzbetreiber und ggf. eine Fachbetrieb-Abnahme.
2. Balkon-Eignung – Der Balkon muss eine belastbare Auflagefläche (mindestens 1 m × 0,5 m) und eine stabile Geländerhöhe von ≥ 90 cm besitzen. Der Abstand zur Hauswand sollte mindestens 30 cm betragen, um Schattenwurf zu vermeiden.
3. Stromanschluss prüfen – Der Steckdose-Typ (Schuko) muss für 16 A ausgelegt sein und sich in unmittelbarer Nähe zum geplanten Modul befinden. Bei Mietwohnungen ist die Zustimmung des Vermieters erforderlich.
4. Komponenten auswählen – Ein typisches Set besteht aus einem monokristallinen Modul (300 W p), einem Mikro-Wechselrichter (600 W Scheinleistung) und den notwendigen Kabeln/Steckverbindern. Achten Sie auf CE-Kennzeichnung und IP-Rating ≥ 65 für den Außenbereich.
5. Sicherheits-Checkliste erstellen – Notieren Sie persönliche Schutzausrüstung (Handschuhe, Schutzbrille), Werkzeuge und die zu fotografierenden Kontrollpunkte (z. B. Anschlusskabel, Befestigungswinkel).

Hinweis: Für detaillierte Informationen zu elektrischen Anschluss-Details siehe den Artikel „Elektrische Anschluss-Guide: Wechselrichter richtig verkabeln“.

2. Benötigtes Werkzeug und Komponenten

Komponenten (Beispiel-Set):

• 1 × Monokristallines Solarmodul 300 W p, IP-65
• 1 × Mikro-Wechselrichter 600 W S, integrierte Sicherung
• 2 × Kabel (NYM-J 3×1,5 mm², UV-beständig, 2 m)
• 4 × Steckverbinder (Schuko-Stecker, 16 A)
• 2 × Montagewinkel aus Aluminium, 6 mm Bohrungen

3. Schritt-für-Schritt Fotodokumentation (5 Schritte)

Schritt 1 – Geländer vorbereiten

1. Foto-Motiv: Gesamtansicht des Balkons mit Fokus auf das Geländer, das später das Modul trägt. Zeigen Sie den Abstand zur Hauswand.
2. Aktion: Markieren Sie die Bohrlöcher (ca. 30 cm vom Rand entfernt) mit einem Bleistift. Dokumentieren Sie die exakten Maße.
3. Tipp: Verwenden Sie eine Wasserwaage, um sicherzustellen, dass die Bohrlöcher horizontal ausgerichtet sind.

Schritt 2 – Montagewinkel befestigen

1. Foto-Motiv: Nahaufnahme der vorgebohrten Löcher und der eingesetzten Schrauben, bevor das Modul angebracht wird.
2. Aktion: Schrauben Sie die Aluminium-Montagewinkel fest. Kontrollieren Sie mit dem Schraubendreher, dass alle Verbindungen fest sitzen, aber das Material nicht beschädigen.
3. Tipp: Nutzen Sie Unterlegscheiben, um das Geländer vor Kratzern zu schützen.

Schritt 3 – Modul auf die Winkel setzen

1. Foto-Motiv: Das Solarmodul, das auf den Montagewinkeln liegt, aus einer leicht erhöhten Perspektive, sodass die Kabelführung gut sichtbar ist.
2. Aktion: Positionieren Sie das Modul so, dass die Vorderseite nach Süden ausgerichtet ist (bei Nord-Süd-Ausrichtung). Fixieren Sie das Modul mit den mitgelieferten Klammern.
3. Tipp: Prüfen Sie mit einer Wasserwaage, dass das Modul exakt waagerecht liegt – dies erhöht den Ertrag um bis zu 5 %.

Schritt 4 – Elektrische Verkabelung

1. Foto-Motiv: Detailaufnahme des Anschlusses zwischen Modul-Stecker und Mikro-Wechselrichter, inklusive des eingesetzten Schuko-Steckers.
2. Aktion: Verbinden Sie das Modul-Kabel mit dem Mikro-Wechselrichter, dann den Wechselrichter mit der Steckdose. Nutzen Sie das Multimeter, um die Durchgängigkeit zu prüfen (0 Ω).
3. Tipp: Achten Sie darauf, dass alle Kabel nicht über scharfe Kanten des Geländers laufen; ggf. Kabelschellen verwenden.

Schritt 5 – Inbetriebnahme und Kontrolle

1. Foto-Motiv: Das vollständig installierte System, das bei Tageslicht leuchtet (Sonnenlicht auf dem Modul, Stecker in der Steckdose). Optional: Screenshot einer Smartphone-App, die den aktuellen Ertrag anzeigt (nur als Beispiel, kein Produkt-Branding).
2. Aktion: Schalten Sie die Steckdose ein, prüfen Sie, ob die LEDs des Wechselrichters grün leuchten. Starten Sie die Monitoring-App (falls vorhanden) und notieren Sie den ersten Messwert.
3. Tipp: Dokumentieren Sie das Datum, die Wetterbedingungen und die gemessene Anfangsleistung – das ist später nützlich für die Fehlersuche.

4. Berechnung der erwarteten Jahreserzeugung (Beispiel)

Annahmen:

• Modul-Nennleistung: 300 W p
• Systemwirkungsgrad (inkl. Wechselrichter, Kabelverluste): 90 %
• Jahres-Globalstrahlung in Deutschland: ca. 1 000 kWh /kW p·Jahr (durchschnittlicher Wert für flache Dächer/Balkone)

Rechnung:

Erwartete Jahreserzeugung = Nennleistung × Wirkungsgrad × Globalstrahlung
= 0,3 kW × 0,9 × 1 000 kWh/kW
= 270 kWh/Jahr

Für ein 2-Modul-Set (600 W p) ergibt sich etwa 540 kWh/Jahr. Bei einem durchschnittlichen deutschen Strompreis von 40 ct/kWh entspricht das einer jährlichen Kosteneinsparung von rund 216 €.

Hinweis: Die tatsächliche Erzeugung hängt von Ausrichtung, Verschattung und lokalen Wetterbedingungen ab. Prüfen Sie nach den ersten drei Monaten die gemessenen Werte und passen Sie ggf. die Neigung des Moduls leicht an.

5. Fehlersuche – typische Symptome, Ursachen und Lösungen

6. Abschluss-Checkliste (vor dem ersten Tag)

• Genehmigung des Vermieters und ggf. Netzbetreiber vorliegen
• Alle Werkzeuge und Schutzkleidung bereit
• Montagewinkel fest und gerade montiert
• Modul exakt waagerecht ausgerichtet
• Kabelverbindungen geprüft (Durchgang, feste Steckverbinder)
• Wechselrichter-LED grün, Steckdose eingeschaltet
• Erste Messwerte in Monitoring-App notiert (Datum, Wetter)
• Sicherheitsabstand zum Hauswand ≥ 30 cm, Abstand zu Nachbarn eingehalten
• Dokumentation (Fotos, Messwerte) gesichert für eventuelle Garantie-Ansprüche

7. Fazit – Ihr schneller Start ins eigene Balkonkraftwerk

Mit der beschriebenen Fünf-Schritte-Fotodokumentation können Sie Ihr Balkonkraftwerk sicher, regelkonform und effizient installieren. Die Berechnung zeigt, dass ein 600 W-Set in Deutschland leicht über 500 kWh/Jahr liefert – genug, um einen durchschnittlichen Haushalt um etwa 10 % zu entlasten. Nutzen Sie die Fehlersuche-Tabelle, um mögliche Probleme rasch zu identifizieren, und bewahren Sie alle Fotos und Messdaten für Wartung und eventuelle Gewährleistungsansprüche auf.

Weiterführende Lektüre:

• Sicherheitsaspekte: Schutz vor Überhitzung und Kurzschluss
• Montage von Solarmodulen auf Balkongeländern – Tipps und Tricks

Viel Erfolg beim Eigen-Solar!
